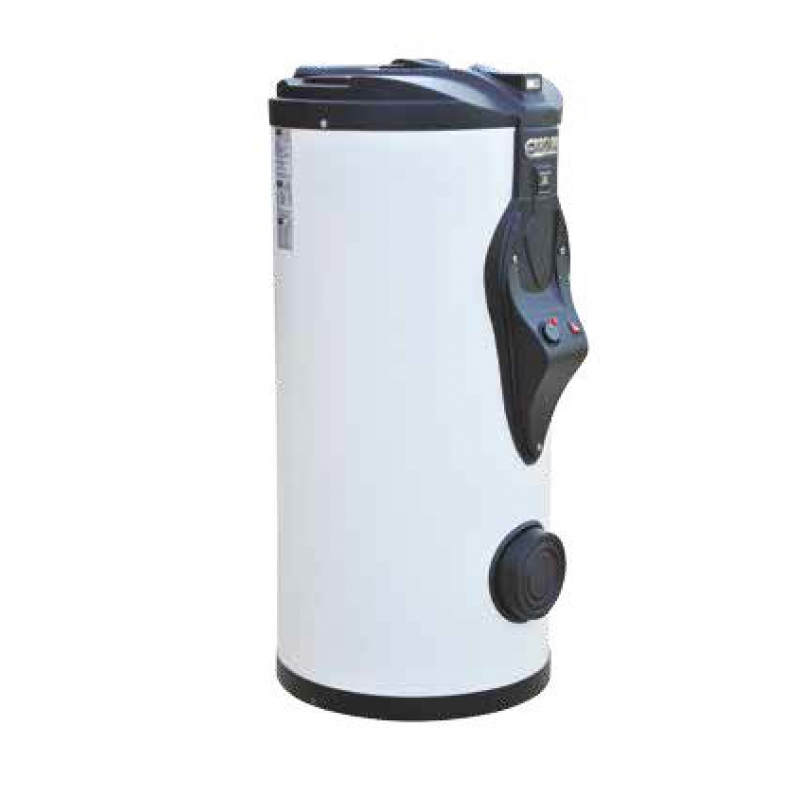

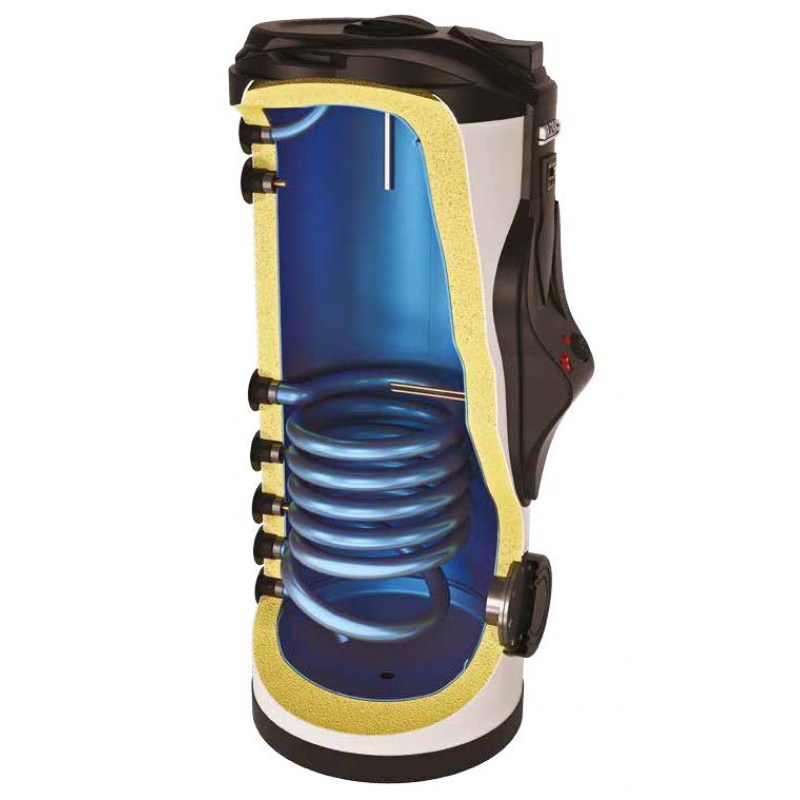

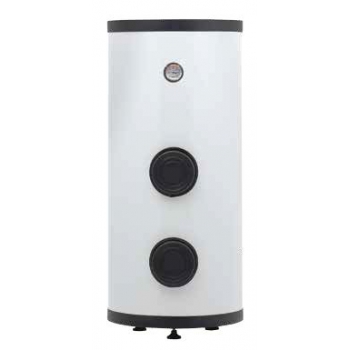

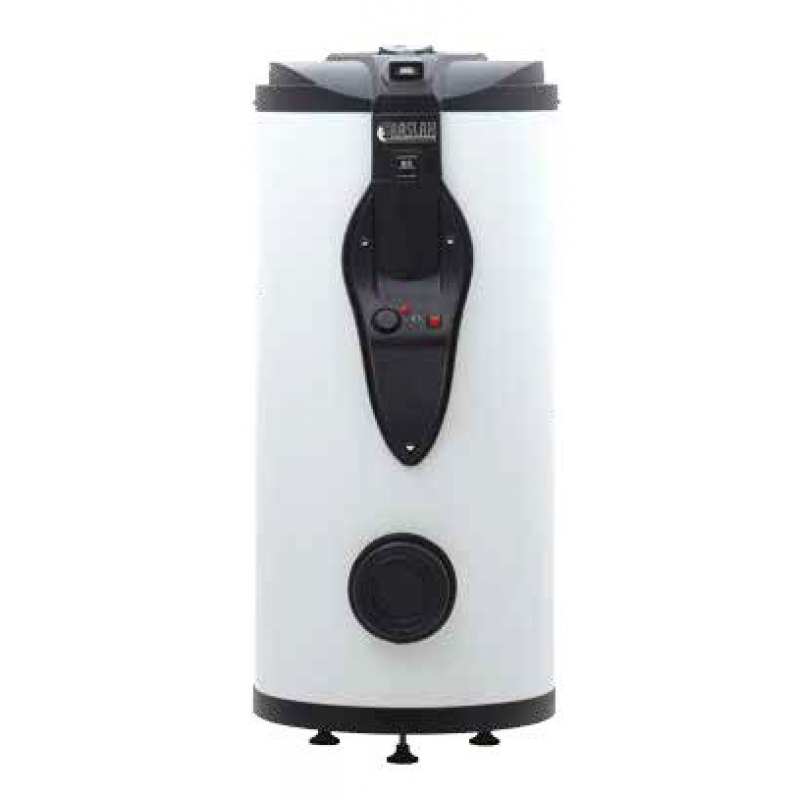

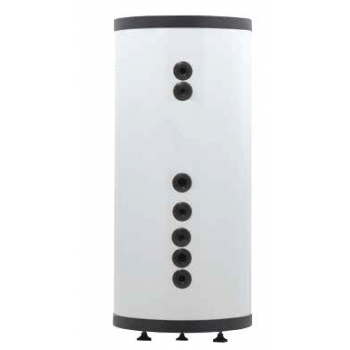

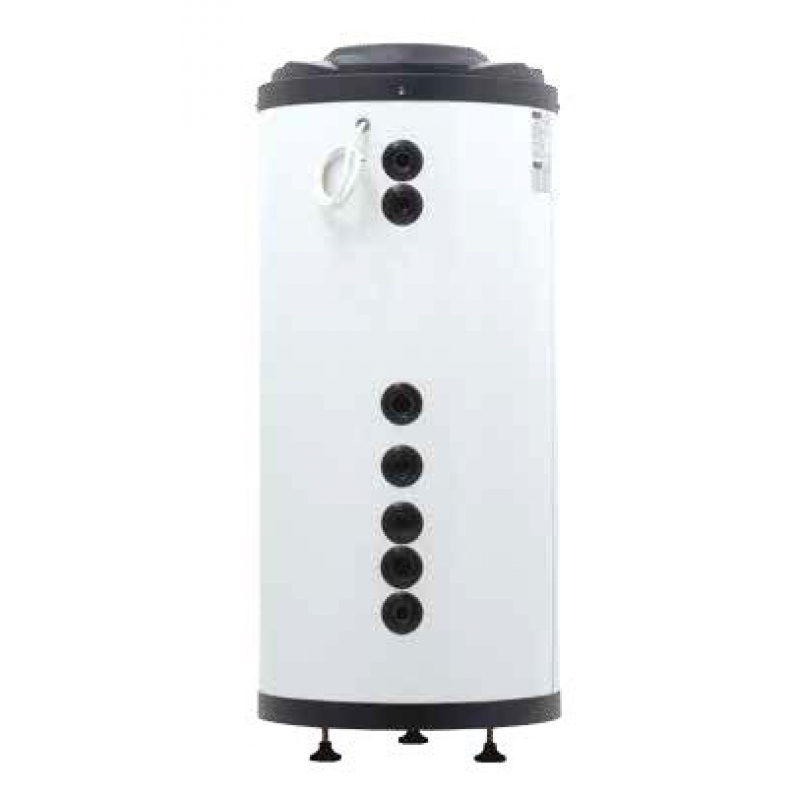

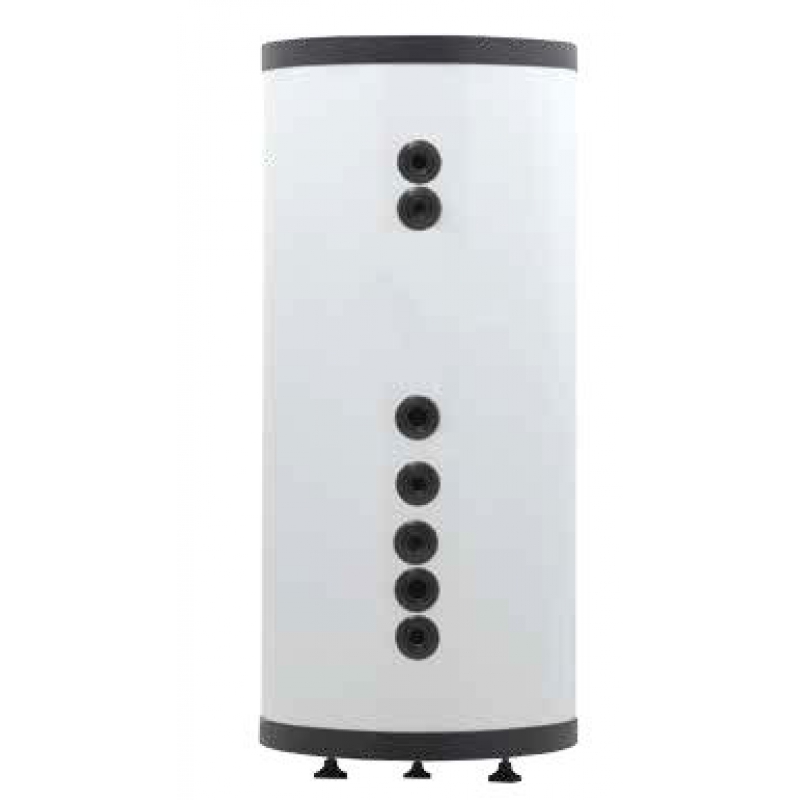

Skylight Tek Serpantinli Boyler

Zoom
Stok Kodu: BYLR TS
Markası: ERASLAN
  • TS 736’ya göre tasarlanmıştır.
  • DIN EN 10111-98 Normuna uygun çelik ana gövde.
  • DIN 4753.3 Normuna uygun emaye kaplama iç yüzey.
  • 10 BAR / 95 °C Çalışma
  • CFC FREE SERT POLÄ°ÃœRETAN ( YOÄžUNLUK 42-45 KG/M3)
  • PVC DIÅž KILIF
  • MAGNEZYUM ANOT KATODÄ°K KORUMA
  • ABS ALT/ÃœST ÅžAPKA
  • OPSÄ°YONEL ELEKTÄ°RÄ°KLÄ° ISITICI
Lütfen Teklif İsteyiniz
Güvenlik Kodu

Detaylı Bilgiler

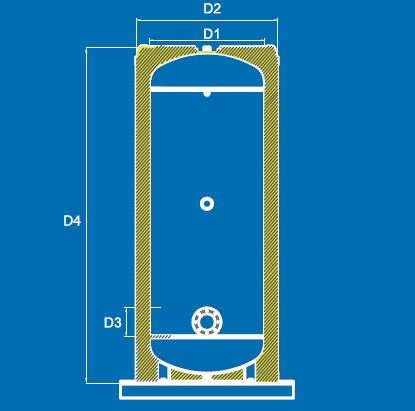

Boyler Åžekil 1

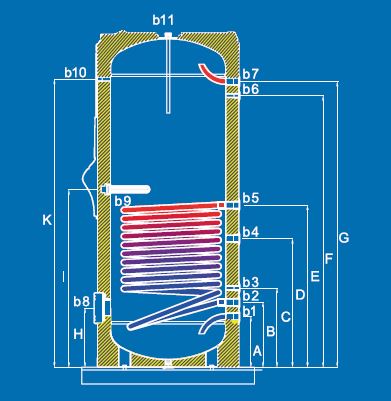

Åžekil 1		 Boyler Åžekil 2
Åžekil 2

Skylight Tek Serpantinli Boyler Kapasite Tablosu
MODEL   SKL 110 Lt SKL 200 Lt SKL 300 Lt SKL 400 Lt SKL 500 Lt SKL 600 Lt SKL 800 Lt SKL 1000 Lt SKL 1500 Lt SKL 2000 Lt
Toplam Kapasite (lt)   110 200 300 400 500 600 800 1000 1500 2000
Ağırlık (kg)   70 100 130 160 185 210 295 340 460 550
Depo Dış Çap (mm) D2 466 550 642 740 740 740 954 1006 1116 1272
Yükseklik (mm) D4 1200 1345 1415 1360 1719 2000 1882 2062 2250 2500
İç Depo Malzeme (Sac)   3 mm 3 mm 3 mm 3 mm 3 mm 3 mm 4 mm 4 mm 4 mm 5 mm
Serpantin Yüzeyi (m²)   0,80 1,26 1,35 1,73 2,26 2,26 3,1 3,1 4,9 5,2

Skylight Tek Serpantinli Boyler Boyut Tablosu
MODEL   SKL 110 Lt SKL 200 Lt SKL 300 Lt SKL 400 Lt SKL 500 Lt SKL 600 Lt SKL 800 Lt SKL 1000 Lt SKL 1500 Lt SKL 2000 Lt
SoÄŸuk Su GiriÅŸ b1 1" 1" 1" 1" 1" 1" 1-1/4" 1-1/4" 1-1/4" 1-1/4"
Sıcak Su Çıkış b7 1" 1" 1" 1" 1" 1" 1-1/4" 1-1/4" 1-1/4" 1-1/4"
Sirkülasyon b4 1" 1" 1" 1" 1" 1" 1-1/4" 1-1/4" 1-1/4" 1-1/4"
Serpantin Çıkış b2 1" 1-1/4" 1-1/4" 1-1/4" 1-1/4" 1-1/4" 1-1/4" 1-1/4" 1-1/4" 1-1/4"
Serpantin GiriÅŸ b5 1" 1-1/4" 1-1/4" 1-1/4" 1-1/4" 1-1/4" 1-1/4" 1-1/4" 1-1/4" 1-1/4"
Sensör b3-b6 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Rezistans b9 1-1/4" 1-1/4" 1-1/4" 2" 2" 2" 2" 2" 2" 2"
Magnezyum Anot b11 1" 1" 1" 1" 1" 1" 1-1/4" 1-1/4" 1-1/4" 1-1/4"
Temizleme Kapağı b8 - Ø 108 Ø 108 Ø 108 Ø 108 Ø 108 Ø 108 Ø 108 Ø 108 Ø 108

Skylight Tek Serpantinli Boyler Yükseklik Tablosu
MODEL   SKL 110 Lt SKL 200 Lt SKL 300 Lt SKL 400 Lt SKL 500 Lt SKL 600 Lt SKL 800 Lt SKL 1000 Lt SKL 1500 Lt SKL 2000 Lt
Sıcak Su Çıkış (mm) G 1014 1130 1167 1149 1499 1784 1545 1688 1890 2115
Depo Ãœst Sensor (mm) F 923 1039 1076 1058 1408 1693 1360 1550 1582 2095
Kalorifer GiriÅŸ (mm) E 568 629 666 648 816 816 1115 1223 1436 1625
By-Pass Çıkış (mm) D 475 501 538 520 520 520 995 1123 1256 1525
Depo Alt Sensör (mm) C 374 385 422 404 404 404 500 556 540 1440
Kalorifer Çıkış (mm) B 282 293 330 312 312 312 426 473 457 515
SoÄŸuk Su GiriÅŸ (mm) A 189 200 237 219 219 219 335 373 355 425

Üst Serpantin Kullanım Suyu Girişi ISITICI AKIŞKAN SICAKLIĞI VE MİKTARI
MODEL   SKL 110 Lt SKL 200 Lt SKL 300 Lt SKL 400 Lt SKL 500 Lt SKL 600 Lt SKL 800 Lt SKL 1000 Lt SKL 1500 Lt SKL 2000 Lt SKL 3000 Lt
Hot Water Outlet 45°C LT/h 960 1520 1640 2100 2300 2300 2975 2975 3900 4200 5600
Hot Water Outlet 60°C LT/h 640 925 945 1240 1390 1390 1840 1840 2640 2665 3500
Flow Rate M3/H 2 5 5 6,5 6,5 8 8 9 9,5 9,5 9,5

1- Isıtıcı Akışkan Sıcaklığı 90°C
2- Su Girişi 10°C
